SR-15 Vocollectビハインドヘッドヘッドセット

SR-15 Vocollectビハインドヘッドヘッドセットは、髪型等の理由で一般的な頭にかけるタイプのヘッドセットを使用できないユーザー向けに設計されています。

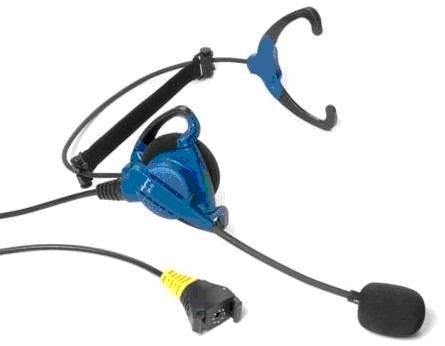

SR-15 ビハインドヘッドヘッドセット

  • ビハインドヘッド型ヘッドセットは、特に工場や倉庫環境における音声認識を目的に開発された堅牢なヘッドセットです。 付属の調整可能なヘッドバンドにより、すべてのユーザーが快適に装着できます。
  • ビハインドヘッドヘッドセットの構成は1種類で、ユーザーにより右耳または左耳向きに調整できます。
  • 対称に設計されたイヤー ループはどちらの耳にも装着可能です。
  • Honeywellでは、安全な操作とヘッドセットの安定性向上のために、付属のクリップを用いた衣服へのコード固定を強く推奨しています。
  • コードの固定が困難な場合には、ヘッドバンドの中央近辺でクリップ留めを行い、コードの重みよる負荷が均等に分配されるようにしてください。

SR-15ヘッドセット仕様

仕様 詳細

重量

96 g (3.4 oz) ケーブル付き

58 g (2.0 oz) ケーブルなし

動作温度

-40℃ ～50℃ (-40 °F ～122°F)

保管温度

-40℃ ～70℃ (-40 °F ～158°F)

落下テスト済み
  • 7 フィート (2.1 m) からの落下15回、最低、最高動作温度下
  • 6 フィート (1.8 m) からの落下50回、最低、最高動作温度下

封止等級

IP67準拠

湿度

5-90% 結露

雑音除去率

該当なし

パッケージは製品の出荷条件により異なります。 一般に、梱包材料は総出荷重量の約15%です。

SR-15 Behind-the-Head Headset の装着

  1. ヘッドバンドの後方にあるヘッドバンド コード クリップのケーブルを弛め、イヤーｖループからスピーカーを離すために十分な緩みを与えます。
  2. ヘッドセットのヘッドバンドに対して水平になるように調整ストラップ上のナイロン バンドを調整します。
  3. イヤー ループを持って少し広げます。
  4. ヘッドセットを頭の後ろに当て、イヤー ループを耳の上に乗せます。
  5. ヘッドセットのスピーカが耳にぴったり合うように調整します。
  6. マイクを口元に近づけます。 マイクをできるだけ口の近くに、ただし息が直接かからない位置にしてください。 上唇の方を向け、何にも触れないようにします（衣類、皮膚、ひげなど）。
  7. ヘッドセットのコードを、シャツやジャケットの適切な個所にクリップ留めします。
  8. コードを身体の後ろに垂らし、端末の近くのベルトに留めます。 端末カバーを使用している場合は、下部のクリップをカーバーに直接留めることをお薦めします。
  9. 後頭部に対してきつすぎない程度にしっかり固定されるようにヘッドバンドの後ろ側でナイロン ストラップを調整します。 ナイロン バンドの調整は、プラスチック製バックルをスライドして行うことが可能です。
  10. ヘッドセットと端末を接続します。

SR-15 ヘッドセット調整ストラップの取り外し

  1. プランジャーのキーイング リブをストラップバレルのスロットと整列します。

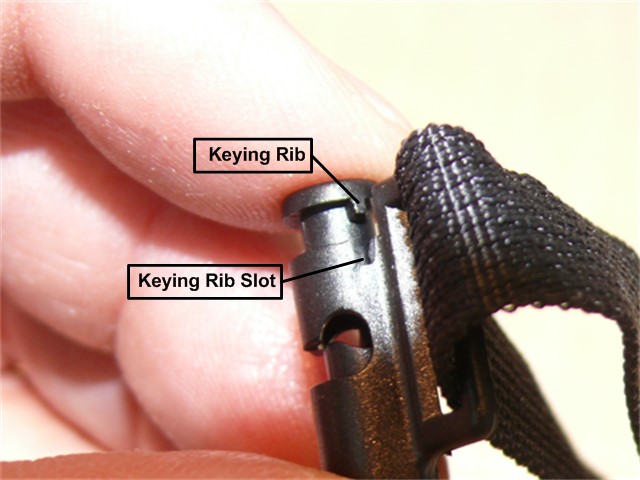

キーイング リブとスロット

  1. キーイング リブ用スロットにキーイング リブがはまり、プランジャーの上部リップがバレルの上部に触れるまで、プランジャーを完全に押し込みます。
  2. プランジャーを完全に押し込んだままの状態で、調整ストラップのクリップを引き抜き、ヘッドセットから取り外します。

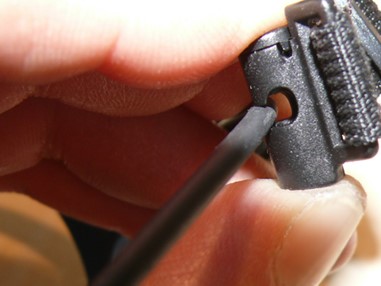

調整ストラップの取り外し

  1. もう一方のクリップに対しても、これらのステップを繰り返します。

SR-15 ヘッドセット調整ストラップの取り付け

  1. プランジャーのキーイング リブをストラップバレルのスロットと整列します。
  2. キーイング リブ用スロットにキーイング リブがはまり、プランジャーの上部リップがバレルの上部に触れるまで、プランジャーを完全に押し込みます。
  3. プランジャーを押し込みながら、ヘッドバンドを調整ストラップバレルのスロットにはめ込みます。
  4. もう一方のクリップに対しても、これらのステップを繰り返します。

SR-15 ヘッドセットのヘッドバンドコードクリップ

  1. ヘッドバンドコードクリップからコードを外すには、プランジャを奥まで押し込んでからコードをクリップから優しく引き抜きます。
  2. 2つのネジを外します（下図の部品3）。 Phillips #1 ドライバが必要です。 古いヘッドバンド部品はTorxまたはAllen ドライバを必要とするかもしれません。

ヘッドバンドコードクリップのネジの種類

  1. 交換クリップアセンブリ部品2の溝にヘッドバンドを合わせます。 クリップアセンブリ部品1をヘッドバンドの上に置き、溝と部品2のネジ穴を合わせます。

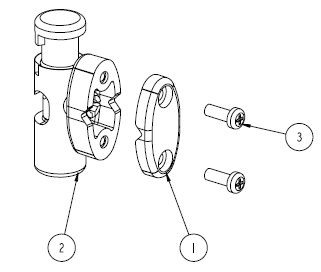

交換ヘッドバンドコードクリップ部品

  1. 付属のネジ（3）をクリップアセンブリ部品1の穴と部品2の穴に挿入します。
  2. ネジを3.0 in-lbs (0.34 Nm) のトルクで締め、部品1と2の間に隙間が無いようにします。
  3. プランジャを使って、コードをコードクリップに取り付けます。

SR-15 ヘッドセットのイヤー パッド交換

  1. ヘッドセットを取り外した状態で、ヘッドバンドを回転し、マイクロホン/スピーカー アセンブリから離します。
    • ヘッドセット背面の中央にケーブルが留められている場合には、それを外すか十分に緩ませることにより、マイクロホン/スピーカー アセンブリからヘッドバンドを離せるようにしてください。
  1. 傷ついたフォーム カバーをスピーカー アセンブリから取り外します。
  2. 新しいフォーム カバーを、3つの取り付けリブの1つに被せます。
  3. 残りの2つの取り付けリブ上に、丁寧にフォームを引っ張ります。
  4. マイクロホン/スピーカー アセンブリを回転し、ヘッドバンド側に戻します。

適切な位置に納まると「カチッ」という音が聞こえます。
